Hva er en pneumatisk hurtigkoblingsmasse? En fullstendig analyse av dens struktur, prinsipp og kjerneytelse

1. Definisjon og klassifisering av Pneumatiske hurtigkoblingsbeslag

Grunnleggende definisjon

Pneumatiske hurtigkoblingsbeslag er en enhet som oppnår rask tilkobling av luftrør gjennom en mekanisk låsemekanisme. Funksjonene inkluderer:

Ingen verktøy kreves: Tilkobling/frakobling kan fullføres med en hånd

Øyeblikkelig forsegling: Innebygd O-ring eller kjegleforseglingsstruktur for å forhindre lekkasje av gass

Gjenbrukbar: støtter hyppig plugging og kobling (vanligvis> 10.000 ganger)

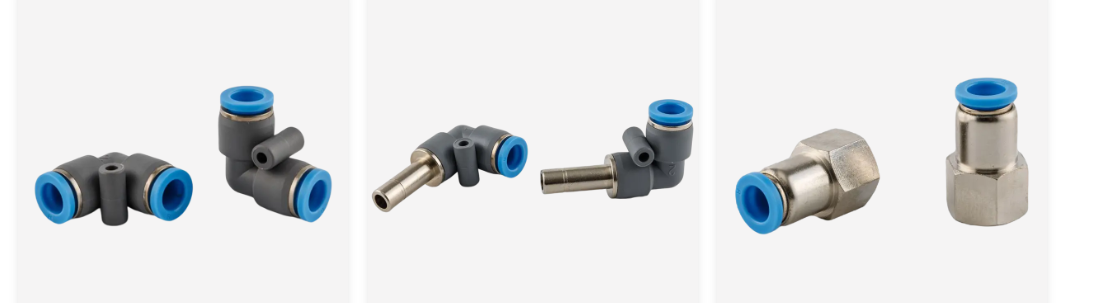

Hovedklassifisering

I henhold til funksjon og struktur kan den deles inn i følgende typer:

2. Strukturelle prinsipp- og arbeidsprosess

Kjernekomponenter og funksjoner

Den typiske strukturen til pneumatiske hurtiginnsatt tilbehør inkluderer følgende komponenter:

Klemmemekanisme: Rustfritt stålperler eller fjærklør, brukt til å låse luftrøret (radial klemkraft er vanligvis> 50n)

Tetningselement: Nitrilgummi (NBR) eller fluorubber (FKM) O-ring, med en trykkmotstand på opptil 1MPa

Ventilkroppsamling: Fjærdrevet ventil, som automatisk lukker rørledningen når du er frakoblet

Skallmateriale: PBT (kjemisk korrosjonsmotstand), messing (høy styrke) eller rustfritt stål (høy temperaturmotstand)

Arbeidsflyt (tar to-ende åpnings- og lukkingstype som eksempel)

Innsettingsstadium:

Luftrøret skyver hylsen for å komprimere fjæren, og stålkulen ruller utover for å gjøre vei

Luftrøret skyver tetningsringen og skyver ventilen for å danne en luftstrømbane

Låsestadium:

Ferrulen tilbakestilles under vårens handling, og stålkulen sitter fast i sporet av luftrøret for å oppnå mekanisk fiksering

O-ringen passer tett med ytterveggen i luftrøret for å danne en tetning

Frakoblingstrinn:

Trekk hylsen bakover, stålkulen skilles fra luftrøret, og ventilen er automatisk lukket under fjærkraften

3. Hva bør du ta hensyn til når du bruker pneumatiske push-in-beslag?

Installasjons- og tilkoblingsspesifikasjoner

• Forbehandling av luftrør

Kuttekrav:

Bruk en spesiell rørkutter for å sikre et glatt snitt (helling <3 °)

Fjern burrs (for å forhindre at du riper o-ringen)

Rengjøringstrinn:

Tørk den indre veggen i luftrøret med lofri klut dyppet i alkohol for å forhindre at partikler kommer inn i luftveien

• Riktig tilkoblingsmetode

Nøkkelpunkter for drift og vedlikehold

• Daglige inspeksjonsartikler

Lekkasjedeteksjon: Påfør såpevann på grensesnittet hver uke og observer bobler (mindre lekkasjer krever rettidig utskifting av O-ringer)

Trachea Status: Kontroller luftrøret for sprekker og herding hver måned (aldrende luftrør må byttes ut umiddelbart)

• Regelmessig vedlikehold

• Forbudte operasjoner og risikoadvarsler

Forbudt atferd

Bruk overtrykk (overskrider det nominelle presset vil forårsake eksplosjon)

Blandede medier (for eksempel oksygenfuger feilaktig koblet til fettrørledninger som forårsaker eksplosjoner)

Plugg og koble fra under trykk (trykk må frigjøres før drift for å forhindre luftstrømningseffekt og skade)
