Hvordan koble til en magnet: ledninger, strømningsretning og første oppstartskontroll

En erstatningsventil i 2W-serien kommer med spolen i én pose og DIN-pluggen teipet til huset, og spørsmålet er alltid det samme: hvilken terminal får den strømførende ledningen, og hvilken port er innløpet? Å koble til en solenoid er egentlig to separate jobber. Den ene er en elektrisk forbindelse til spolen. Den andre er en væskeforbindelse til kroppen. De svikter uavhengig av hverandre, og en feil i en av dem dukker opp på samme sted: en ventil som brummer, men ikke skifter, eller en spole som går varm i en uke og deretter går i åpen krets.

Det korte svaret er at polaritet nesten aldri betyr noe på en AC-spole, men kan ha betydning på en DC-spole, strømningspilen som er støpt eller stemplet på kroppen må peke fra innløp til uttak, og jordpinnen på pluggen er ikke valgfri. Alt annet, fra terminalmoment til valg av sil, er detaljer pakket rundt disse tre punktene.

Det korte svaret: tre regler som dekker de fleste installasjoner

• Spole først. Les navneskiltet før du fjerner en enkelt ledning: spenning, AC eller DC, frekvens og watt. En 24 V DC-spole på en 230 V AC-forsyning vil ikke overleve den første innkoblingen.
• Flyt andre. Toveis magnetventiler er retningsbestemte, og pilotstyrte versjoner er strengt retningsbestemte. Pilen på kroppen er et hardt krav, ikke et forslag.
• Jorden tredje. En DIN 43650 Form A-kontakt har tre terminaler, og den som er merket med jordsymbolet har beskyttelsesjord. Uten det blir et fuktig spolehus en sjokkfare og, i mange installasjoner, et kodebrudd.

Alt nedenfor utvider disse tre punktene i den rekkefølgen du faktisk vil jobbe gjennom dem.

Kabling av spolen: den elektriske halvdelen av jobben

Arbeid gjennom sekvensen nedenfor i rekkefølge. Å hoppe over trinn én er den vanligste årsaken til at en helt ny spole dør ved igangkjøring.

1. Isoler kretsen og lås den ute. Bekreft med en måler på tilkoblingspunktet, ikke ved panelbryteretiketten.
2. Les spolens navneskilt. Legg merke til spenning, AC eller DC, frekvens i hertz og effekt i watt eller volt-ampere.
3. Identifiser terminalene på pluggen. På en DIN 43650 Form A-kontakt har klemme 1 og 2 strømforsyningen og klemme 3, merket med jordsymbolet, bærer beskyttende jord.
4. Monter kabelgjennomføringen og tetningen før avslutning. Pakningen mellom pluggen og spolehuset er det som gjør IP-klassifiseringen ekte; en klemt pakning kansellerer den stille.
5. Avslutt konduktørene. Bruk hylser på trådet tråd, hold trådene utenfor terminalen, og stram de små skruene godt uten å tvinge dem.
6. Land jordlederen på dens dedikerte terminalen og kontroller kontinuiteten tilbake til panelet.
7. Sett pluggen på plass igjen, stram festeskruen, slå deretter til kort og lytt etter at stempelet klikker.

Polaritet: når det faktisk betyr noe

På en AC-spole er de to forsyningsklemmene utskiftbare og reversering av dem endrer ingenting. På en DC-spole avhenger situasjonen av spoledesignet. En vanlig DC-spole er også ikke-polarisert, men spoler utstyrt med en flyback-diode, en integrert bro likeretter eller en indikator-LED er polarisert. Kabling bakover resulterer vanligvis i en død kortslutning gjennom dioden eller en LED som aldri lyser. Hvis spolehuset har pluss- og minusmerking, respekter det.

Dimensjonering av kabelløpet: spenningsfallet er den virkelige begrensningen

Spolestrømmene er små. En 6 W, 24 V DC-spole trekker omtrent 0,25 A, så ledermåler begrenses sjelden av strømbærende kapasitet. Det som biter er spenningsfall over lang tid. Diagrammet nedenfor er en direkte beregning ved bruk av kobberresistivitet på 0,0172 ohm kvadratmillimeter per meter og tur-retur-lengden til begge lederne.

Isolasjonsklasse forteller deg hvor varm spolen får gå

Hver spole har en isolasjonsklassemerking, og IEC 60085 angir den maksimale hotspot-temperaturen for hver klasse. Dette har betydning når en ventil sitter i et kabinett med andre varmekilder eller når omgivelsestemperaturen i et planterom stiger om sommeren. Å kjøre en klasse B-spole på et sted som trenger klasse F er en langsom feil, ikke en umiddelbar.

Rørlegger kroppen: væskehalvdelen av jobben

Den elektriske siden avgjør om ventilen aktiveres. Væskesiden avgjør om den tetter og om den holder. Tre detaljer forårsaker de fleste lekkasjene og de fleste garantiargumentene.

Strømningsretning kommer først. Sjekk pilen på kroppen og bokstavene eller tallene ved siden av portene. På en toveisventil er innløpet normalt porten på motsatt side av pilhalen, og å installere den bakover gir enten en ventil som ikke vil åpne eller en som lekker gjennom når den skal lukkes. Spoleorientering kommer på andreplass: på de fleste messingventiler kan spiralen roteres gjennom en hel omdreining ved å løsne festemutteren, og det er langt lettere å gjøre det før portene er tette enn etter. For det tredje, forsegle gjengene ordentlig. To omdreininger med PTFE-tape, påført slik at den første tråden forblir bar, eller en kompatibel trådpasta, er nok. Tapefragmenter som løsner inne i røret havner på setet.

Monter en sil eller et fint filter oppstrøms på linjer med hardt vann eller skitne medier. Messinglegemer med høy toleranse for urenheter vil fortsatt passere grus gjennom til membransetet etter hvert, og prisen på en Y-sil er triviell ved siden av et serviceoppkall.

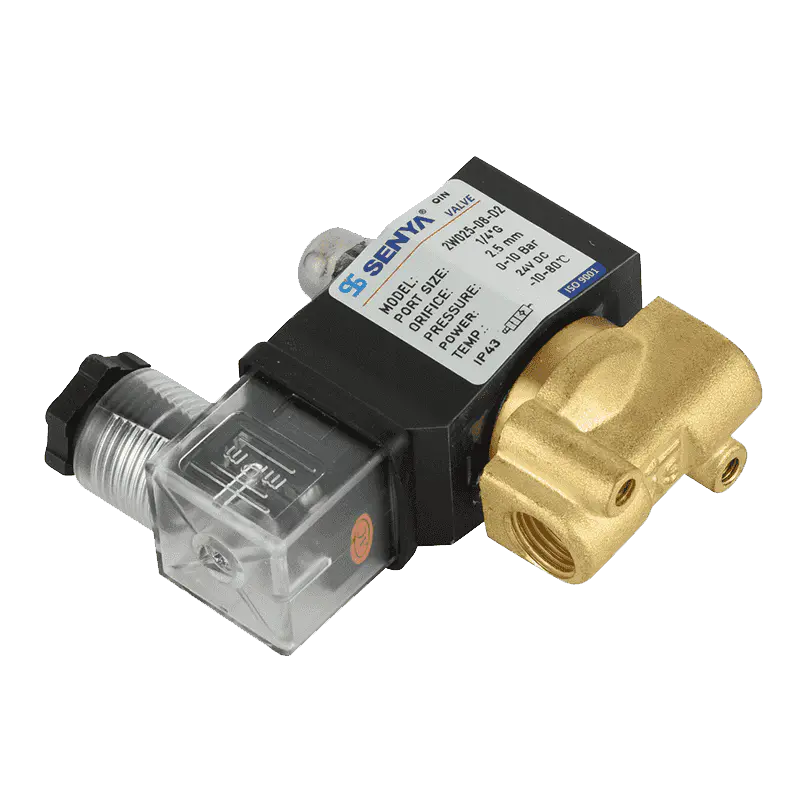

2W Series Messing direktevirkende magnetventil for urenhetsrikt vann Storstrøms 2W messingventil starter ved null differensialtrykk og motstår blokkering av urenheter, egnet for skitne vannledninger og utendørs vannkontroll. Se produkt →

Tilpass ventilen til ledningen før du kobler noe

Karosserimateriale og driftsprinsipp avgjør mer om langsiktig pålitelighet enn noen kablingsdetalj. Pilotstyrte ventiler trenger en minimumstrykkdifferanse over ventilen for å holde stempelet åpent, så de er et dårlig valg på tyngdekraftmatede eller svært lavtrykksledninger. Direktevirkende ventiler åpner fra null trykk, men trekker en større spole for samme åpning.

Ytterligere to valg er verdt å avgjøre tidlig. For vaskerom, vanningshoder eller utendørs fontener, fjerner en vanntett spole og koblingsenhet den vanligste årsaken til gjentatte feil. For linjer som bærer mildt etsende medier eller hvor det finnes vaskekjemikalier, gjør en kropp i rustfritt stål den samme jobben. SENYA har produsert pneumatiske komponenter siden 1994 og publiserer fullstendig trykk-, åpnings- og materialdata i sin katalog, som er den raskeste måten å sjekke en spesifikk kombinasjon mot linjeforholdene.

Nedsenket musikkfontene Vannsøylekontrollmagnetventil 2/2-veis messingventil med forseglet vanntett IP6X spole og rask respons for nedsenket musikkfontene vannsøylekontroll. Se produkt →

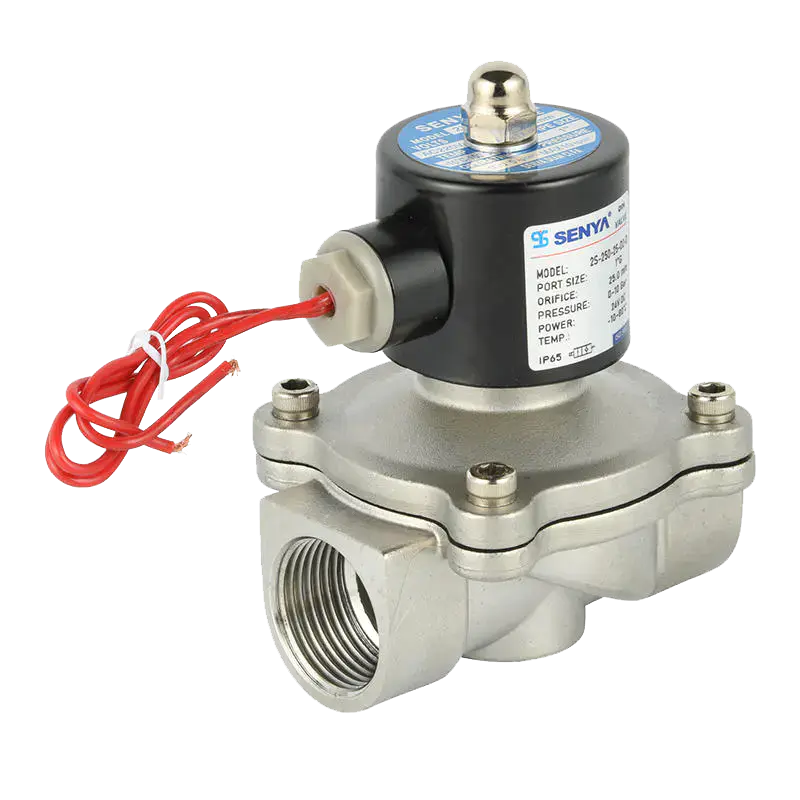

Direktevirkende magnetventil i 2S-serien i rustfritt stål for syre- og alkalimedier Direktevirkende normalt lukket 2S-ventil med SUS304/SUS316 husalternativer og Viton-tetninger for syre-/alkalimedier, starter ved null differensialtrykk. Se produkt →

Testing, og hva du skal sjekke når ingenting skjer

Igangkjøring tar fem minutter. Mål spolemotstanden med strømmen av og sammenlign den med navneskiltet eller en reservespole. En åpen krets eller en avlesning langt under forventet verdi peker på en brent vikling. Deretter aktiveres og måles spenningen ved spolens terminaler i stedet for ved panelet, fordi det er der en løs hylse eller en lang løp dukker opp som en dråpe. En sunn ventil gir et tydelig klikk og en lett vibrasjon du kan føle med en finger på spolehuset.

Hvis ventilen er ny og oppfører seg riktig på benken, men ikke i linjen, er installasjonssekvensen vanligvis synderen i stedet for ventilen. En trinnvis igangkjøringsgjennomgang for toveisventiler, inkludert sjekkene som fanger opp reverserte porter og klemte pakninger før de blir lekkasjer, er verdt å lese før du lukker panelet.

For en dypere gjennomgang av installasjon og feilsøking, se denne veiledningen på installere og feilsøke en toveis magnetventil .
