EngelskEn sylinder som kryper, eller en magnetventil som ser ut til å miste respons halvveis i et skift, får vanligvis skylden først. I mange pneumatiske linjer ligger den virkelige årsaken en meter oppstrøms: et filterelement som har fraktet olje, vann og rørbelegg lenge etter at mediet var mettet. Bytte av huset løser ingenting, fordi elementet er den delen som gjør skillearbeidet.
Konklusjonen først: filterelementet, ikke huset eller navneskiltet, bestemmer hva trykkluften din bærer nedstrøms. Tre ting må stå på linje - mikronvurderingen mot forurensningen du må fjerne, mediet mot væskens kjemi og temperatur, og strømningsområdet mot driftssyklusen. Ta en av dem feil, og enten brenner du kompressorenergi for ingenting eller skyver skitt inn i ventilen og sylinderen du prøvde å beskytte.
Avsnittene nedenfor dekker hvordan et element fanger opp partikler, hvordan man leser nominelle versus absolutte klassifiseringer, hva de interne delene er laget av, og hvordan man bedømmer når en utskifting virkelig er påkrevd.
Hva et filterelement gjør inne i huset
Huset er en trykkgrense med et innløp, et utløp og en bolle. Elementet er den utskiftbare pakken med media inne i det, og det er den eneste delen som fjerner partikler og flytende aerosoler fra strømmen. Tre mekanismer fungerer samtidig:
- Direkte avskjæring: partikler større enn gapet mellom fibre kan ikke passere og sette seg fast i mediet.
- Treghetspåvirkning: tyngre partikler kan ikke følge luften når den bøyer seg rundt en fiber og treffer overflaten front mot front.
- Diffusjon: veldig fine partikler beveger seg tilfeldig og fanges opp av kontakt med fiberen, og derfor fungerer gode fine kvaliteter fortsatt under en mikron.
I et oljekoalescerende element behandles fibrene også for å fjerne væske. Aerosoler smelter sammen til dråper på mediet, dråpene migrerer til plisséspissene, og tyngdekraften fører dem inn i bollen hvor et avløp kan fjerne dem. Det er grunnen til at et koalescerende element trenger en bolle med riktig størrelse og et fungerende avløp, ikke bare godt medium.
Hva et element ikke kan gjøre: det vil ikke fjerne oljedamp (som trenger aktivt karbon), det vil ikke fjerne vanndamp (som trenger en tørketrommel), og det vil ikke komme seg når mediet er blendet - vasking av et plissert koalescerende element bringer sjelden effektiviteten tilbake til sitt opprinnelige nivå.
Micron-vurderinger: nominell, absolutt og etikettfellen
To elementer kan begge selges som "5 mikron" og oppfører seg ingenting likt. En nominell vurdering er en løs beskrivelse uten fast testmetode bak seg. En absolutt vurdering kommer fra en definert test, vanligvis uttrykt som et betaforhold: et betaforhold på 200 ved 3 µm betyr at av 200 partikler av den størrelsen som kommer inn i elementet, passerer man - 99,5 % fjerning. Spør alltid hvilken av de to du kjøper.
Teststandarden betyr like mye som antallet. Hydrauliske elementer er vanligvis vurdert under flerpass-metoder som ISO 16889, mens trykkluftfiltre vanligvis beskrives mot ISO 8573-1 renhetsklasser eller produsentens egne filterkvaliteter. Dersom databladet ikke angir metode, er tallet markedsføring snarere enn spesifikasjon.
| Etikett på elementet | Hva det vanligvis betyr | Hva du skal kontrollere før du bestiller |
|---|---|---|
| "5 mikron" (nominell) | Løs beskrivelse, ingen fast testmetode | Be om den absolutte vurderingen og effektiviteten |
| Absolutt eller betavurdering | Effektivitet ved en definert partikkelstørrelse | Bekreft teststandarden og størrelsen som brukes |
| Effektivitetsprosent | Ytelse for fjerning ved en oppgitt størrelse | Sjekk størrelsen, ikke bare prosenten |
| ISO 8573-1 klasse | Luftrenshetsklasse for systemet | Match klassen med utstyret nedstrøms |
| Delenummer eller serie | Fysisk form og mediekarakter | Krysssjekk husserier, tetninger og dimensjoner |
Konstruksjon: delene som bestemmer elementlivet
Et plissert element er en liten sammenstilling, og hver del i den har en jobb. Endestykker binder foldene og setter forseglingen; den perforerte støttekjernen motstår kollaps; det ytre buret beskytter mediet under håndtering; pakningen hindrer ufiltrert luft i å omgå pakken helt.
Lav pris og bra for tørt støv og generell forfiltrering, men mediet sveller og svekkes hvis det forblir vått.
Det vanlige valget for koalescerende kvaliteter: fine fibre fanger opp aerosoler og slipper væsken mot bollen.
Stiv og gjenbrukbar etter rengjøring, egnet for høy temperatur og grov pneumatisk bruk, selv om porefordelingen er bredere.
Korrosjonsbestandighet pluss mekanisk styrke; ofte et støttelag eller et vaskbart forfilter i stedet for et fint stadium.
Fjerner oljedamp og lukt i stedet for partikler, metter stille, og må derfor spores etter dato.
Hydrofobisk og kjemisk bred, brukt der flytende vann eller aggressive medier ville ødelegge en papirpakke.
Støttekjernen og buret betyr like mye som media i pulserende plikter. Et svakt bur kan kollapse under en blokkert elementhendelse og sende mediefragmenter nedstrøms, en feil som vanligvis ser ut som ventilforurensning i stedet for et filterproblem.
Dimensjonering: trykkfall avgjør når elementet er ferdig
Et element er ikke fullt på en bestemt dato. Den er full når differensialtrykket over den når nivået produsenten spesifiserer, vanligvis merket som en rød sone på husmåleren og ofte i området 0,5 til 0,7 bar for trykkluftservice. Trykkfallet stiger omtrent med kvadratet på strømningen, så et element som ser sunt ut ved halv belastning kan være marginalt ved nominell strømning.
Underdimensjonering koster energi hver driftstime. En mye brukt tommelfingerregel i trykkluftteknikk sier at hver ekstra bar arbeidstrykk koster omtrent 6 til 8 % mer kompressorenergi, noe som gjør et permanent høyt differensialtrykk til en driftskostnad i stedet for en engangskjøpspris.
Sjekk den nominelle strømmen ved trykket og temperaturen du faktisk kjører, ikke overskriftskatalogen. Et element vurdert til 7 bar oppfører seg annerledes ved 4 bar, og korreksjonsfaktorene i et anstendig datablad eksisterer nettopp av den grunn.
Passer elementet til maskinen det beskytter
I en pneumatisk linje bor elementet normalt i luftbehandlingsenheten - filter, regulator og smøreapparat kombinert, eller et dedikert filter foran ventilene. SENYA, en Ningbo-basert pneumatisk produsent med produksjon tilbake til 1994, følger den vanlige trinnvise logikken: et universalfilter for å ta ut rørskala og vann, et fint koalesceringstrinn for oljeaerosol, og et karbontrinn for damp der prosessen krever det. Mer detaljer om selskapets utvalg er beskrevet i sin produksjonsbakgrunn .
Luftbehandlingsenheten i FRLS-serien er det vanlige utgangspunktet når et element skal beskytte ventiler og sylindere på en generell verkstedlinje; det du spesifiserer er elementkarakteren og skålstørrelsen, ikke fargen på huset.

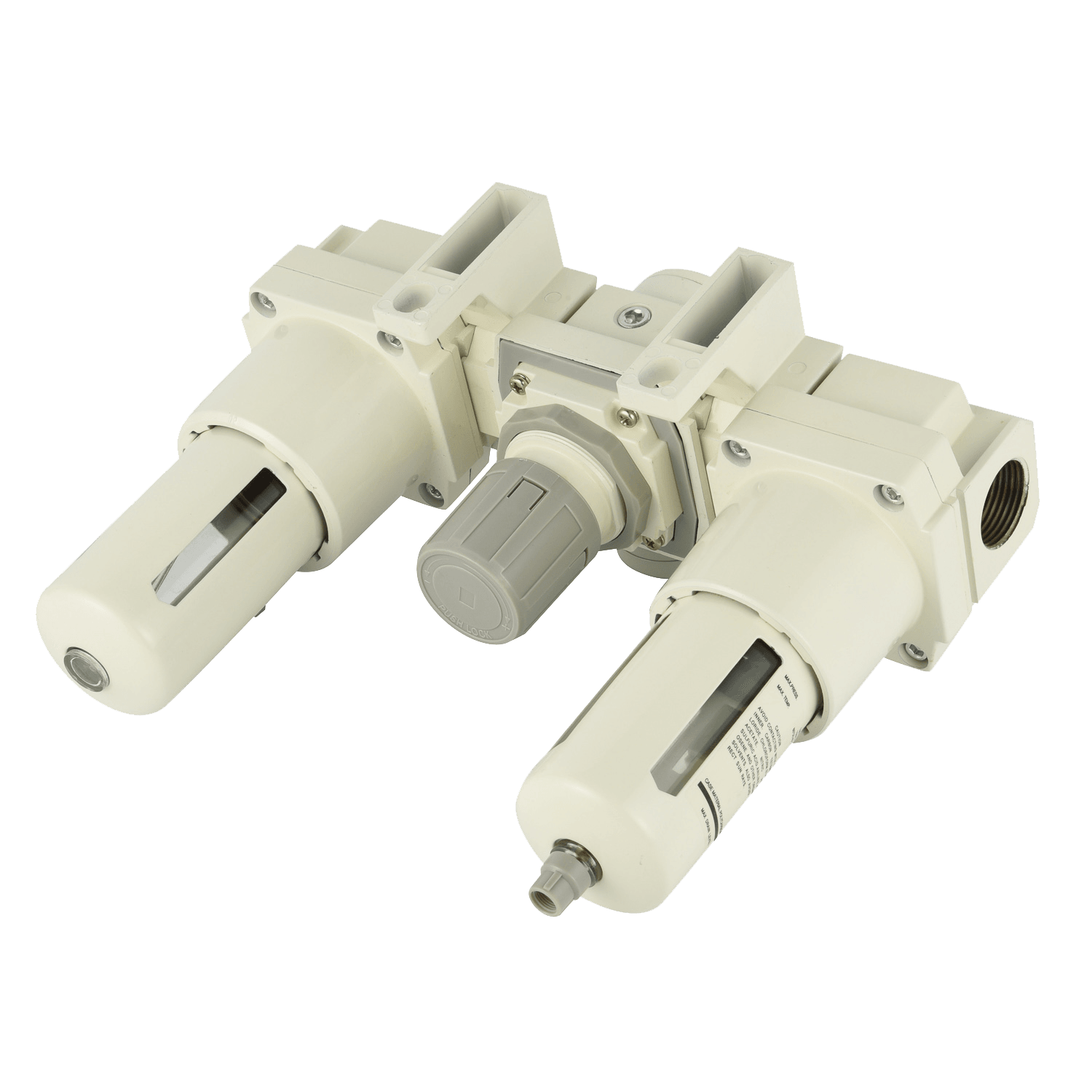

AEC Series Filter-Regulator-Lubricator Kombinasjonsenhet En tre-i-ett luftbehandlingsenhet for linjer som krever filtrering, trykkregulering og smøring; den tilbyr 0–1,0 MPa trykkmotstand og 1/4–1 i porter. Se produkt → Der det er trangt om plass og ledningen trenger et kompakt filter-regulatorarrangement, dekker luftbehandlingsenheten i AEW-serien en lignende filtreringsoppgave i et mer modulært karosseriformat.

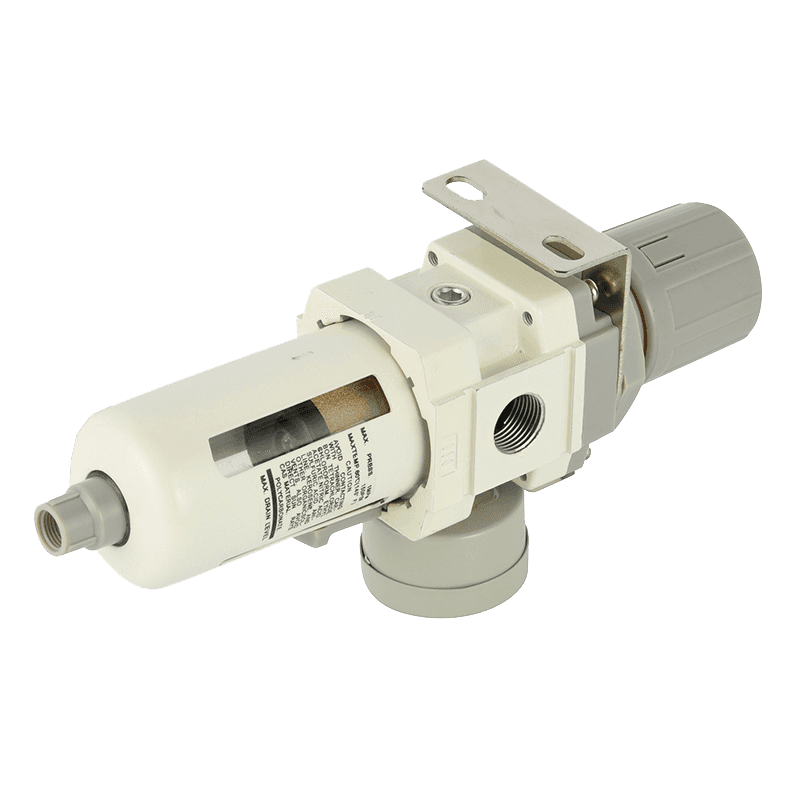

AEW-seriens filterregulator med rund trykkmåler En kompakt to-i-ett-filterregulator for pneumatiske linjer, med rund måler, 0–1,0 MPa trykkmotstand og 40 µm standardfiltrering. Se produkt → Den som leverer elementet, bekreft fire kompatibilitetspunkter før du bestiller: husserie og delenummer, tetningsmateriale mot væsken, port- og bollegjenger og nominell strømning ved ditt arbeidstrykk. En del som passer men er en grad grovere vil passere luften og savne oljen.
Erstatning: måler først, kalender nummer to
Faste seks måneders eller tolv måneders intervaller er enkle å administrere og ofte bortkastede. En bedre sekvens er å lese differensialtrykkmåleren, se deretter på bollen og deretter sjekke nedstrømssymptomer:
- Vann eller olje når bolleutløpet eller en nedstrømsfelle raskere enn før.
- Sylinderhastigheten kryper ned, eller en ventil som trenger høyere pilottrykk for å skifte.
- Luftinstrumenter som driver, eller dyser som blokkerer på samme maskin.
- Kompressorbelastningen øker uten endring i produksjonseffekten.
Der forurensning er tung, gjør trinnvis filtrering mer enn et finere enkeltelement. Et 5 µm forfilter foran et 0,01 µm koalesceringstrinn hindrer det fine elementet i å blende i løpet av uker, og forfilteret er det billige å bytte. Lagdelingslogikken er forklart videre i denne merknaden hvordan flertrinnsfiltrering fanger opp forurensninger lag for lag .
| Symptom | Sannsynlig årsak | Handling |
|---|---|---|
| Stigende differansetrykk ved normal strømning | Medieinnlasting | Bytt elementet og kontroller forfilteret |
| Olje i bollen etter elementet | Koalescerende trinn mettet eller feil karakter | Verifiser karakteren, skift ut, inspiser avløpet |
| Hovne medier eller huskorrosjon | Vannoverføring, ingen effektiv tørking | Fiks oppstrøms tørking, bytt medietype |
| Mediefragmenter funnet nedstrøms | Sammenslått bur eller feil element | Sjekk buret, bekreft delenummer og Δp-grense |
Fem sjekker før du legger inn bestillingen
- Absolutt vurdering og effektivitet ved partikkelstørrelsen som faktisk skader utstyret ditt, ikke det nominelle tallet på esken.
- Medier og forseglingskompatibilitet med væsken, smøremidlet og temperaturområdet, inkludert vaskekjemikalier i mat- og drikkevarelinjer.
- Nominell strømning ved arbeidstrykk, med produsentens korreksjonsfaktorer brukt i stedet for ignorert.
- Fysisk passform: husserie, endelokkdesign, pakningsprofil og nok bolleklaring til avløpet.
- Utskiftningsdata: differensialtrykkgrense, forventet serviceintervall og om det finnes et kryssreferansediagram for de allerede installerte husene.
Vanlige spørsmål om filterelementer
Hva er et filterelement?
Det er den utskiftbare mediepakken inne i et filterhus som skiller partikler og flytende aerosoler fra luft, gass eller olje. Huset holder trykk; elementet utfører filtreringen.
Hvor ofte bør et pneumatisk filterelement skiftes?
På differansetrykk i stedet for på en fast dato. Skift ut når måleren når grensen satt av produsenten, vanligvis rundt 0,5 til 0,7 bar, eller tidligere hvis oljeoverføring og nedstrømssymptomer vises.
Hva er forskjellen mellom nominell og absolutt mikronvurdering?
Nominell er en løs beskrivelse uten fast testmetode. Absolutt kommer fra en definert test og skrives ofte som et betaforhold, for eksempel 99,5 % fjerning ved 3 µm. Bare det absolutte tallet kan sammenlignes mellom leverandører.
Kan et filterelement rengjøres og gjenbrukes?
Sintret bronse and stainless mesh elements often can. Pleated paper, glass fibre and coalescing elements generally cannot — cleaning distorts the pleats and leaves efficiency permanently lower.
Hva forårsaker høyt trykkfall over et filterelement?
Lasting er den vanlige årsaken, men løping over nominell strømning, vann-hoven papir, feil grad eller et kollapset støttebur gir samme symptom. Sjekk flow og temperatur før du gir elementet skylden.
Hvordan velger jeg riktig filterelementstørrelse?
Start fra nominell strømning ved arbeidstrykket ditt, bruk korreksjonsfaktorene, og kontroller deretter differensialtrykket ved den strømmen. Et element som går nær sin strømningsgrense vil trenge utskifting langt oftere.
Et element som er riktig vurdert, riktig størrelse og erstattet på en måleravlesning er et av de billigste pålitelighetsmålene i et pneumatisk system. Det samme elementet valgt på pris alene er en langsom måte å sende forurensninger inn i hver ventil og sylinder nedstrøms.
Den praktiske testen for enhver leverandør er om den kan gi en absolutt vurdering, en teststandard, en differensialtrykkgrense og korreksjonsfaktorene for dine arbeidsforhold. Hvis disse fire elementene mangler, er ikke mikrontallet på etiketten en spesifikasjon.
