EngelskHva er en 2/2-veis magnetventil
A 2-veis magnetventil , vanligvis skrevet som en 2/2 magnetventil , er en elektrisk betjent ventil med to porter og to arbeidsposisjoner. Når spolen mottar et elektrisk signal, skifter det interne stempelet posisjon og strømningsbanen mellom innløpsporten og utløpsporten enten åpnes eller lukkes. Rent praktisk fungerer en 2/2-veis magnetventil som en av og på bryter for væske eller gass som beveger seg gjennom en rørledning.
Selve navngivningen forklarer funksjonen. Det første tallet i "2/2" refererer til antall porter på ventilhuset, og det ogre tallet refererer til antall arbeidsposisjoner det innvendige stempelet kan ta. En 2/2-veis magnetventil har derfor nøyaktig én innløpsport, én utløpsport og to tilstander: åpen eller lukket. Dette er forskjellig fra en 3/2 eller 5/2 ventil, som dirigerer strømning mellom flere baner i stedet for bare å starte eller stoppe den.
| Funksjon | Typisk verdi |
|---|---|
| Portantall | 2 porter (1 inntak, 1 uttak) |
| Arbeidsstillinger | 2 (åpen og lukket) |
| Aktiveringsmetode | Elektromagnetisk spole og stempel |
| Standardtilstandsalternativer | Normalt lukket eller normalt åpen |
| Vanlige medier | Vann, trykkluft, milde kjemikalier, damp |
Slik fungerer en 2/2-veis magnetventil
Driftsprinsippet til en 2/2-veis magnetventil er basert på elektromagnetisme. En kobberspiral vikler seg rundt et rør som rommer et bevegelig stempel, også kalt en armatur. Når strømmen flyter gjennom spolen, skaper den et magnetfelt som trekker stemplet vekk fra hvileposisjonen. En returfjær skyver stemplet tilbake når strømmen stopper. Denne enkle frem og tilbake bevegelsen er det som åpner og lukker åpningen inne i ventilhuset.
Forenklet isometrisk struktur av en 2/2-veis magnetventil, som viser koblingen, spolen, stempelet og fjæren, ventilhuset og de to portene
Driftssyklus for en normalt lukket 2/2-veis magnetventil
- Strøm tilføres spoleterminalene gjennom den elektriske kontakten.
- Spolen genererer et magnetfelt rundt stempelet og armaturrøret.
- Magnetfeltet trekker stemplet oppover og komprimerer returfjæren.
- Åpningssetet er avdekket og mediet beveger seg fra innløpsporten til utløpsporten.
- Når strømmen er fjernet, skyver fjæren stempelet ned igjen og åpningen lukkes igjen.
Driftssyklus for en normalt åpen 2/2-veis magnetventil
En normalt åpen 2/2-veis magnetventil fungerer i motsatt rekkefølge. Åpningen forblir åpen mens spolen er deaktivert, slik at mediet kan strømme fritt. Når spolen er slått på, beveger stempelet seg for å forsegle åpningen og strømmen stopper. Denne konfigurasjonen er valgt for linjer som må forbli åpne under normale driftsforhold og kun slås av når et spesifikt styresignal utløses.
Kjernekomponenter i en 2/2-veis magnetventil
Hver 2/2-veis magnetventil, uavhengig av kroppsmateriale eller spenningsklassifisering, er bygget av et lignende sett med interne deler. Å forstå hver del gjør det lettere å lese et datablad eller forklare en feil til en leverandør.
| Komponent | Funksjon |
|---|---|
| Spole (elektromagnet) | Genererer magnetfeltet når elektrisk strøm påføres |
| Stempel eller armatur | Beveger seg inne i spiralrøret for å åpne eller lukke åpningen |
| Tilbake våren | Skyver stemplet tilbake til standardposisjonen når strømmen er koblet fra |
| Ventilhus | Huser de interne delene og kobles til rørledningen gjennom innløps- og utløpsportene |
| Sete eller åpning | Tetningsflaten som styrer om strømningsbanen er åpen eller blokkert |
| Diafragma (pilotopererte typer) | Bruker linjetrykk for å hjelpe til med å flytte en større åpning med en mindre spole |
| Spolehus og kontakt | Elektrisk grensesnitt og beskyttelse mot støv og fuktighet |
Normalt lukket vs normalt åpne 2/2 magnetventiler
En 2/2-veis magnetventil tilbys vanligvis i en av to standardtilstander. Å velge riktig avhenger av hva som skal skje med prosesslinjen hvis den elektriske strømmen blir avbrutt.
| Attributt | Normalt stengt (NC) | Normalt åpen (NO) |
|---|---|---|
| Stat uten makt | Lukket, ingen flyt | Åpen, flyt går gjennom |
| Oppgi når den er tilkoblet | Åpen, flyt går gjennom | Lukket, ingen flyt |
| Typisk brukstilfelle | Vannforsyningsavstengning, vanningssoner, sikkerhetsavstengningslinjer | Lufteledninger, kjølekretser som må holde seg flytende under et strømtap |
I de fleste væskekontrollinstallasjoner, a normalt lukket 2/2-veis magnetventil er standardvalget fordi det holder ledningen forseglet hvis elektrisk strøm går tapt, noe som reduserer risikoen for ukontrollert utladning. Normalt åpne ventiler er reservert for den mindre gruppen av applikasjoner der et avbrutt signal ikke skal stoppe strømmen.
Direktevirkende vs pilotstyrte 2/2 magnetventiler
Utover det normalt lukkede og normalt åpne skillet, kan en 2/2-veis magnetventil også bygges som en direktevirkende design eller en pilotdrevet design. Forskjellen ligger i hvordan kraften som trengs for å åpne åpningen genereres.
En direktevirkende ventil er bare avhengig av den magnetiske kraften til spolen for å bevege stempelet, slik at det kan åpne fra null trykkforskjell. Dette gjør den egnet for små åpningsstørrelser, typisk opp til rundt 15 til 20 millimeter, og feller applikasjoner der ledningen kan sitte ved atmosfærisk trykk. En pilotstyrt ventil bruker selve linjetrykket for å hjelpe til med å løfte en membran eller stempel, som lar en relativt liten spole kontrollere en mye større åpning. Pilotdrevne design trenger vanligvis en minimumstrykkforskjell mellom innløp og utløp, ofte i området på omtrent 0,5 til 1 bar, før de kan åpnes pålitelig.
Relativ sammenligning av direktevirkende og pilotstyrte 2/2-veis magnetventiler på tvers av fem praktiske faktorer, skåret på en enkel skala fra 1 til 5 for illustrasjon
2/2-veis vs 3/2-veis vs 5/2-veis magnetventiler
Folk som søker etter en 2-veis magnetventil noen ganger kommer over 3/2 og 5/2 ventiler også, noe som kan være forvirrende siden alle tre deler samme spole og stempeldriftsprinsipp. Forskjellen er hvor mange porter og strømningsbaner hvert design kontrollerer.
| Konfigurasjon | Porter | Stillinger | Vanlig bruk |
|---|---|---|---|
| 2/2 vei | 2 | 2 | Enkel av og på avstenging for vann-, luft- eller gassledninger |
| 3/2 vei | 3 | 2 | Styring av enkeltvirkende pneumatiske sylindre |
| 5/2 vei | 5 | 2 | Styring av dobbeltvirkende pneumatiske sylindre |
A 2/2 magnetventil er fortsatt det vanligste valget når målet ganske enkelt er å starte eller stoppe en strøm, i stedet for å dirigere den til forskjellige destinasjoner, og det er grunnen til at den er så mye brukt til vann, vanning og generell væskeavstengning.
Vanlige ventilhusmaterialer
Husmaterialet til en 2/2-veis magnetventil bestemmer hvor godt den motstår mediet som passerer gjennom den og hvordan den yter over forskjellige temperaturer. Fire materialer dekker de fleste industri- og vannapplikasjoner.
Omtrentlig relativ korrosjonsmotstandspoeng etter ventilhusmateriale på en skala fra 1 til 10, kun for generell sammenligning

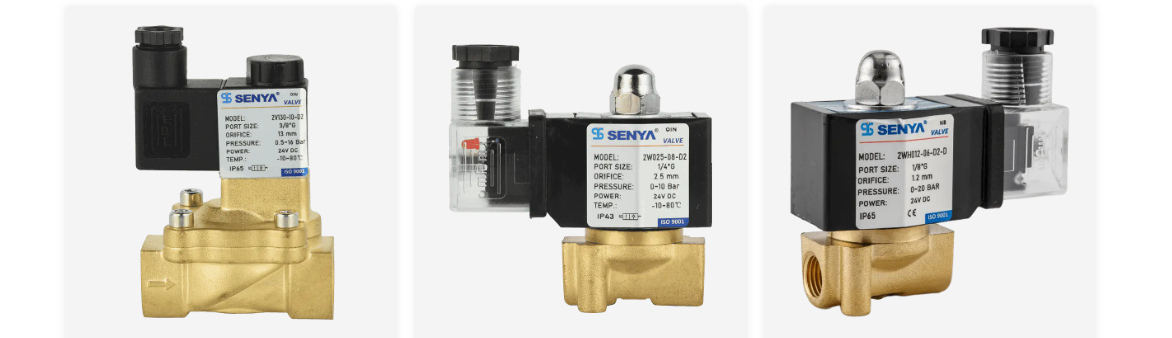

Magnetventilhus i messing
Messing er standardmaterialet for generell bruk for en 2-veis magnetventil som håndterer trykkluft, vann og lett olje. Den tilbyr en rimelig balanse mellom korrosjonsmotstand og mekanisk styrke, og det er derfor en leverandør av magnetventil i messing vanligvis viser det som standard kroppsalternativ for vanning, generelle industrielle luftledninger og grunnleggende vannavstengningsplikt.
Magnetventilhus i rustfritt stål
Karakterer som 304 og 316 rustfritt stål håndterer etsende eller høyrent medier langt bedre enn messing. A vannmagnetventil i rustfritt stål er ofte valgt for sjøvann, saltlake, rengjøringskjemikalier, matvarelinjer og medisinsk steriliseringsutstyr der overflatekorrosjon eller forurensning ikke kan tolereres.
Engineering plast magnetventilhus
Materialer som PA, PVC og POM er lette og motstår mange milde kjemikalier godt. A vannmagnetventil i plast er vanlig i dryppvanning i landbruket, bilvaskeplasser og andre budsjettbevisste vannlinjer, selv om dens maksimale arbeidstemperatur er lavere enn metallalternativer.
Støpejerns magnetventilhus
Støpejernskropper brukes på større portstørrelser for luft- og dampservice der mekanisk styrke betyr mer enn vekt. De er mindre egnet for fuktige omgivelser med mindre overflaten er godt vedlikeholdt, siden ubehandlet støpejern er mer utsatt for overflaterust enn messing eller rustfritt stål.
Spennings- og spolealternativer
Spolen til en 2/2-veis magnetventil kan vikles for flere standardspenninger, og det riktige valget avhenger vanligvis av strømkilden som allerede er tilgjengelig på installasjonsstedet.
- 12V DC spoler er vanlige for solcelledrevne dryppvanningskontrollere og bærbart batteridrevet utstyr. Kjøpere som bygger av nett- eller solar vanningsskids ser ofte etter en 12v vannmagnetventil leverandør som kan matche dette lavspenningskravet.
- 24V DC spoler er standardvalget for PLS og automatisert produksjonslinjekontroll, siden de fleste industrielle kontrollpaneler allerede sender ut 24V DC-signaler. A 24v dc magnetventil produsent tilbyr vanligvis dette som standardkonfigurasjon for automatiseringsprosjekter.
- 110V eller 220V AC spoler forblir vanlig i faste kommunale, landbruks- og bygningstekniske installasjoner som kobles direkte til strømnettet uten separat kontrolltransformator.
| Spenning | Typisk Power Draw | Typisk innstilling |
|---|---|---|
| 12V DC | 4 til 6 watt | Solenergi og bærbare vanningssystemer |
| 24V DC | 5 til 8 watt | Industriell automasjon og PLS-kontroll |
| 220V AC | 8 til 12 watt | Faste bygg og kommunale installasjoner |
Strømningskapasitet og åpningsstørrelse
Strømningskapasiteten til en 2/2-veis magnetventil beskrives vanligvis ved hjelp av en strømningskoeffisient, ofte merket Kv eller Cv avhengig av regionen. Dette tallet beskriver hvor mye medium som kan passere gjennom den åpne ventilen for et gitt trykkfall. En større åpningsdiameter støtter generelt en høyere strømningskoeffisient, men det krever også enten en større spole eller en pilotdrevet design for å generere nok kraft til å åpne den.
Omtrentlig strømningskoeffisientverdier mot åpningsdiameter, vist for illustrasjon siden faktisk ytelse varierer etter design
Typiske bruksområder for 2/2-veis magnetventiler
Fordi en 2/2-veis magnetventil er enkel å kontrollere fra et enkelt digitalt signal, vises den på tvers av et bredt spekter av bransjer som trenger pålitelig, uovervåket strømningsavstengning.
Omtrentlig fordeling av vanlige sluttbruksapplikasjoner for 2/2-veis magnetventiler på tvers av væskekontrollprosjekter
Utover kategoriene vist ovenfor, vises 2/2-veis magnetventiler også i automatiserte produksjonslinjer, landbruksmaskiner og solvarmeskinner, uansett hvor et enkelt elektrisk signal trenger å starte eller stoppe en væskebane uten manuell inngripen.
Hvordan velge riktig 2/2-veis magnetventil
Å velge en passende 2/2-veis magnetventil for et prosjekt kommer ned til å matche ventilspesifikasjonen til de faktiske driftsforholdene til linjen. Faktorene nedenfor dekker de fleste valgbeslutninger.
- Bekreft medietypen og dens kompatibilitet med forseglingen og kroppsmaterialet.
- Kontroller arbeidstrykket og temperaturområdet til ledningen mot ventilens klassifisering.
- Match tilgjengelig strømforsyning, for eksempel 12V DC, 24V DC eller AC nettspenning.
- Bekreft portstørrelsen og tilkoblingsgjengetypen som brukes på den eksisterende rørledningen.
- Velg en beskyttelsesgrad, for eksempel IP43, IP65 eller IP68, basert på installasjonsmiljøet.
- Bestem deg for kroppsmateriale, velg mellom messing, rustfritt stål, ingeniørplast eller støpejern.
- Sammenlign åpningsstørrelsen og strømningskoeffisienten med den nødvendige strømningshastigheten.
- Bestem om linjen trenger en normalt lukket eller normalt åpen standardtilstand.
- Velg direktevirkende for små åpninger og lave trykkdifferanser, eller pilotstyrt for større åpninger.
Installasjons- og vedlikeholdstips
En 2/2-veis magnetventil er en relativt enkel enhet, men noen få installasjonsvaner gjør en merkbar forskjell for langsiktig ytelse.
- Monter ventilen med spolehuset stående der dataarket anbefaler denne orienteringen, siden noen spoledesign er posisjonssensitive.
- Installer oppstrømsfiltrering for å holde rusk borte fra åpningen og setet, som er en av de vanligste årsakene til lekkasje.
- Hold forsyningsspenningen innenfor omtrent pluss eller minus 10 prosent av nominell spolespenning for å unngå overflødig varmeoppbygging.
- Syklus ventiler som sitter uvirksomme i lange perioder på en vanlig timeplan for å forhindre at setet eller stempelet setter seg fast.
- Sjekk spoleoverflatetemperaturen med jevne mellomrom, siden en spole som blir uvanlig varm kan indikere et lednings- eller driftssyklusproblem.
- Forsegle kabelgjennomføringen ordentlig på utendørs- eller vaskeinstallasjoner klassifisert IP65 eller IP68 for å holde fuktighet ute av kontakten.
Arbeide med en erfaren 2/2-veis produsent av magnetventiler
SENYA er basert i Kina 2/2-veis magnetventilprodusent and vannmagnetventilprodusent opererer under Ningbo SENYA Pneumatic Technology Co., Ltd siden 1994. Selskapet fokuserer på ventiler, sylindre og relaterte pneumatiske komponenter, og produserer mer enn 2.000.000 sett med komponenter årlig fra en storskala produksjonsbase som kombinerer presisjonsmaskinering med automatisert digital testing.
SENYA tilbyr 2/2-veis magnetventiler på tvers av materialutvalget dekket tidligere i denne artikkelen, og fungerer som en leverandør av magnetventil i messing for generelle tjenestelinjer og gi muligheter for en vannmagnetventil i rustfritt stål or a vannmagnetventil i plast avhengig av media og prosjektets budsjett. På den elektriske siden støtter selskapet vanlige spolekrav som en 12v vannmagnetventil leverandør for solenergi og bærbare systemer, og som en 24v dc magnetventil produsent for PLS-styrte automasjonslinjer.
For tøffe arbeidsmiljøer er SENYA-ventiler tilgjengelige i beskyttelsesnivåer på IP43, IP65 og IP68, og kan dekke et temperaturområde fra ca. -20C til 200C (-4F til 392F) sammen med et trykkområde fra et mikrovakuum opp til 200 bar (4351 psi). Produktene eksporteres til mer enn 30 land, inkludert USA, Tyrkia, Spania, Italia, Storbritannia, Sør-Korea, Australia og Mexico, og brukes på tvers av bilvask, medisinsk sterilisering, automatiserte produksjonslinjer, gruvedrift, støvfjerning, musikkfontener, landbruksvanning, solenergiprosjekter, landbruksmaskiner og matforedling. Med teknisk prosjektstøtte og ettersalgsrespons tilgjengelig døgnet rundt, jobber SENYA med kunder for å matche en væskekontrollløsning til det spesifikke mediet, temperaturen og trykket i hvert prosjekt.
Ofte stilte spørsmål
| Q1: Hva brukes en magnetventil til En magnetventil brukes til å starte, stoppe eller styre strømmen av en væske eller gass inne i en rørledning ved hjelp av et elektrisk signal i stedet for et manuelt håndtak, som gjør at strømmen kan kontrolleres automatisk av en timer, sensor eller kontrollpanel. | Q2: Hvordan fungerer en vannmagnetventil En vannmagnetventil fungerer gjennom en elektromagnetisk spole som beveger et internt stempel. Når spolen aktiveres, skifter stempelet og enten åpner eller lukker strømningsbanen, lar vann passere gjennom eller blokkerer den. |
| Q3: Hva er en 2/2-veis magnetventil En 2/2-veis magnetventil er en ventil med to porter og to posisjoner, noe som betyr at den har ett innløp og ett utløp og kan bare være helt åpen eller helt lukket, og den er bygget som enten en normalt åpen eller normalt lukket design. | Q4: Hva er de forskjellige typene magnetventiler Magnetventiler er vanligvis gruppert i normalt lukkede, normalt åpne, direktevirkende og pilotstyrte typer, og de kan også klassifiseres etter portantall som 2/2, 3/2 og 5/2 konfigurasjoner. |
| Q5: Hva er forskjellen mellom en 2/2- og 3/2-veis magnetventil En 2/2-veis magnetventil har to porter og åpner eller lukker ganske enkelt en enkelt strømningsbane, mens en 3/2-veis magnetventil har tre porter og brukes til å bytte strøm mellom to forskjellige baner eller for å kontrollere en enkeltvirkende sylinder. | Q6: Kan en 2/2-veis magnetventil kjøre på 12V eller 24V strøm Ja, en 2/2-veis magnetventil er vanligvis tilgjengelig med 12V DC-spoler for solcelle- og bærbare systemer, og med 24V DC-spoler for PLS- og automasjonskontrollerte produksjonslinjer, i tillegg til standard AC-spenningsalternativer. |
