Engelsk2-veis vs 3-veis vs 5-veis magnetventiler: kjerneforskjellen
Kjerneforskjellen mellom disse tre konfigurasjonene kommer ned til portantall og strømningsretningskontroll. A 2-veis magnetventil har to porter og åpner eller lukker ganske enkelt en enkel strømningsbane, en 3-veis magnetventil legger til en tredje port for eksostrykk og pilot enkeltvirkende enheter, og en 5-veis magnetventil bruker fem porter for å lede luft i to retninger, noe som gjør den til standardvalget for dobbeltvirkende sylindre. Å velge riktig ventilkonfigurasjon påvirker systemarkitekturen, energiforbruket og levetiden direkte , som er grunnen til at matching av portantall til applikasjonen betyr mer enn de fleste kjøpere i utgangspunktet forventer.
Moderne produksjonslinjer krever i økende grad rask aktiveringsrespons, med mange systemer som nå forventer responstider i området 15 til 30 millisekunder. Utplassering av feil ventilkonfigurasjon, for eksempel å installere en 3-veis enhet med lavere kapasitet der en 5-veis ventil faktisk er nødvendig, kan føre til treg sylinderaktivering og målbart redusert gjennomstrømning. Å forstå hvordan hver konfigurasjon fungerer gjør det mye enklere å unngå denne typen misforhold under systemdesign eller utskiftingsplanlegging.
Hvordan en magnetventil fungerer
En magnetventil bruker en elektromagnetisk spole for å bevege et internt stempel eller membran, som åpner eller lukker strømningsbanen inne i ventilhuset. Når spolen aktiveres, trekker magnetfeltet stempelet og skifter ventilen til sin åpne eller vekslende strømningsposisjon, og når strømmen er fjernet, returnerer en fjær typisk ventilen til standard hviletilstand. Denne grunnleggende mekanismen forblir konsistent på tvers av pneumatiske luftventiler og en vannmagnetventil, selv om de fuktede materialene og tetningsdesignet varierer avhengig av om mediet er trykkluft eller vann.
Normalt åpen vs normalt lukket
De fleste magnetventiler er bygget som enten normalt lukkede, forblir stengt til de aktiveres, eller normalt åpne, og holdes åpne til de aktiveres. Denne forskjellen har betydning for sikkerhet og prosessdesign, siden en normalt lukket ventil ofte velges for applikasjoner der strømningen skal stoppe automatisk hvis strømmen går bort, mens en normalt åpen ventil passer til prosesser der kontinuerlig strøm er den tryggere standardtilstanden.
2-veis magnetventil forklart

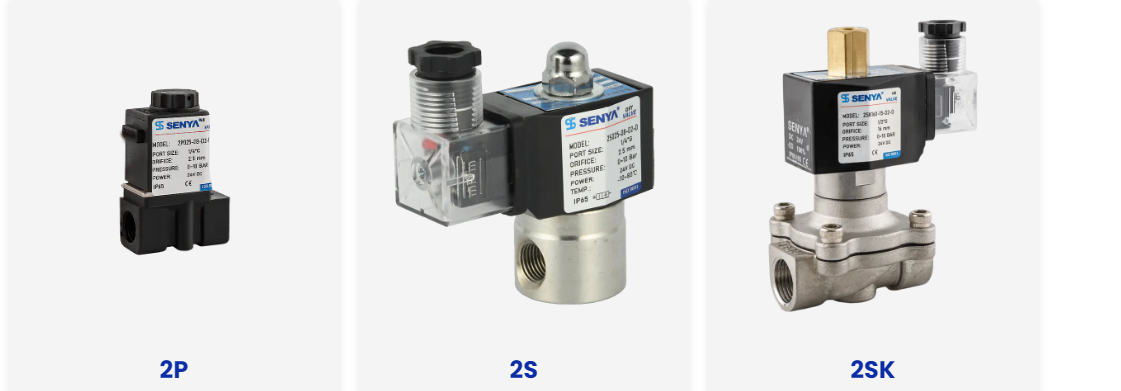

En 2-veis magnetventil, ofte merket med en 2/2-veis magnetventil for å indikere to porter og to arbeidsposisjoner, fungerer som en enkel av- og på-avstengningsmekanisme. Strømmen går enten rett gjennom ventilen eller er fullstendig blokkert, uten tredje port for eksos eller retningsveksling. Denne enkelheten gjør 2/2-veis magnetventil til det vanligste valget uansett hvor et system bare trenger å starte eller stoppe en enkelt strømningsbane.
- Kjølevannsledninger som må starte eller stoppe strømmer til en varmeveksler eller kappe
- Vannings- og landskapsvanningskretser som kontrollerer en enkelt tilførselsledning
- Grunnleggende væskedispenseringssystemer i mat-, drikke- eller vaskeutstyr
- Fyll- og tømmefunksjoner på tanker og små reservoarer
Fordi en vannmagnetventil ofte fungerer i en 2-veis konfigurasjon, vises denne ventiltypen i vaskemaskiner, kjøleenheter, landbruksvanning og generelle vannforsyningskontrollpunkter der en enkel avstengning er den eneste funksjonen som kreves.
3-veis magnetventil forklart
En 3-veis magnetventil introduserer en tredje port dedikert til avtrekkstrykk, som lar ventilen både tilføre og frigjøre luft fra en tilkoblet enhet. Denne strukturen gjør 3-veisventilen til industristandarden for pilotering av større prosessventiler eller drift av enkeltvirkende pneumatiske sylindre, hvor sylinderen strekker seg under lufttrykk og går tilbake ved hjelp av en fjær i stedet for drevet luft på begge sider.
| Bruk Point | Funksjon |
|---|---|
| Pilotoperasjon | Aktiverer større membran- eller stempelstyrte prosessventiler |
| Enkeltvirkende sylindre | Tilfører luft for forlengelse samtidig som det tillater fjærreturutløp |
| Vakuumbytte | Veksler mellom vakuumgenerering og frigjøring |
5-veis magnetventil forklart
En 5-veis magnetventil er konstruert for mer kompleks pneumatisk aktivering, ved å bruke fem porter for å lede trykkluft inn på hver side av en dobbeltvirkende sylinder mens den samtidig tømmer ut den motsatte siden. Denne doble retningskontrollen er det som gjør at sylinderen både kan forlenges og trekkes tilbake under drevet luft i stedet for å stole på en fjær for returkjøring.
Hvor 5-veisventiler vanligvis brukes
- Pakkeutstyr som krever presise skyve- og tilbaketrekningssykluser
- Automatiserte lagersystemer med gjentatte plukk- og plassbevegelser
- Robotbaserte mobilitetsplattformer som trenger koordinert aktivering i to retninger
- Produksjonslinjeverktøy som må sykle raskt i begge retninger
Installering av en 3-veisventil med lavere kapasitet i en posisjon designet for en 5-veis enhet kan redusere produksjonsgjennomstrømningen med omtrent 10 til 20 prosent , siden sylinderen mister det drevne returslaget og i stedet er avhengig av en langsommere fjærdrevet syklus som aldri var ment å bære hele arbeidsbelastningen.
Sammenligning av responstid og portantall
Å se på portantall sammen med typisk aktiveringsresponstid bidrar til å illustrere hvorfor hver konfigurasjon passer til en annen oppgavekategori.
Figur 1: Sammenligning av portantall på tvers av vanlige magnetventilkonfigurasjoner
Figur 2: Illustrerende syklushastighetsmønster som sammenligner drevet retur med to retninger mot fjærretur
Påføringsrisikoer ved å velge feil ventil
Feiljustering av ventilkonfigurasjon med den faktiske applikasjonen introduserer operasjonell og kommersiell risiko som ofte viser seg godt etter installasjon. Feil portdimensjonering eller upassende eksoshåndtering resulterer ofte i for høyt mottrykk, noe som akselererer tetningsslitasje og øker risikoen for å blåse forbi over tid. For høyvolumprodusenter avhenger det å holde ventilfeilfrekvensen under den vanlige terskelen på 0,1 prosent sterkt av å velge riktig konfigurasjon fra starten i stedet for å korrigere den senere gjennom nødvedlikehold.
Figur 3: Illustrerende rangering av konsekvenser som vanligvis er knyttet til feiltilpasset ventilvalg
Vannmagnetventilhensyn
En vannmagnetventil deler det samme elektromagnetiske driftsprinsippet som en luftventil, men er bygget med materialer og tetninger egnet for konstant vannkontakt, inkludert korrosjonsbestandige kropper og membraner designet for å håndtere mineralinnhold og trykksvingninger uten for tidlig slitasje. Disse ventilene vises på tvers av vaskemaskiner, kjøleenheter, landbruksvanning, landskapsvannfunksjoner og generell vannforsyningskontroll i bygninger, nesten alltid i en 2-veis eller 2/2-veis magnetventilkonfigurasjon, siden de fleste vannkontrolloppgaver bare krever en enkel åpne- og lukkefunksjon.
Å velge riktig vannmagnetventil innebærer å kontrollere arbeidstrykkområde, portstørrelse, tilkoblingsgjenger og om applikasjonen krever normalt åpen eller normalt lukket drift, siden vannsystemer ofte har andre standardsikre krav enn trykkluftkretser.
Hvordan velge mellom 2-veis, 3-veis og 5-veis ventiler
- Identifiser om applikasjonen bare trenger enkel på og av strømningskontroll, som peker mot en 2-veis eller 2/2-veis magnetventil
- Sjekk om den tilkoblede aktuatoren er enkeltvirkende med fjærretur, som vanligvis krever en 3-veis ventil
- Bekreft om aktuatoren er dobbeltvirkende og trenger drevet bevegelse i begge retninger, noe som krever en 5-veis ventil
- Match medietypen, velg vannklassifiserte materialer og tetninger for en vannmagnetventil kontra standard pneumatiske materialer for luftkretser
- Bekreft nødvendig responstid mot ventilspesifikasjonen, spesielt for høysyklus produksjonslinjeapplikasjoner
- Bekreft portstørrelse og trykkklassifisering i samsvar med eksisterende rør og systemtrykk for å unngå problemer med mottrykk
Side om side ytelse sammenligning
Sammenligning av de tre konfigurasjonene på tvers av et delt sett med praktiske tiltak fremhever hvor hvert alternativ naturlig passer best.
Figur 4: Sammenlignende ytelse på tvers av fem praktiske mål på en relativ skala
Bransjer og applikasjoner på tvers av ventilkonfigurasjoner
| Industri | Typisk ventilrolle |
|---|---|
| Energi og petrokjemi | Prosesslinjeavstengning og pilotkontroll |
| Mat og farmasøytisk | Væskedispensering og vaskelinjekontroll |
| Automatiserte produksjonslinjer | Dobbeltvirkende sylinderaktivering for pakking og håndtering |
| Landbruksvanning | Vannmagnetventilens strømningskontroll over tilførselsledningene |
| Støvfjerning og miljø | Pulsventilaktivering og kontroll av filtreringssystem |
Om Ningbo SENYA pneumatisk teknologi

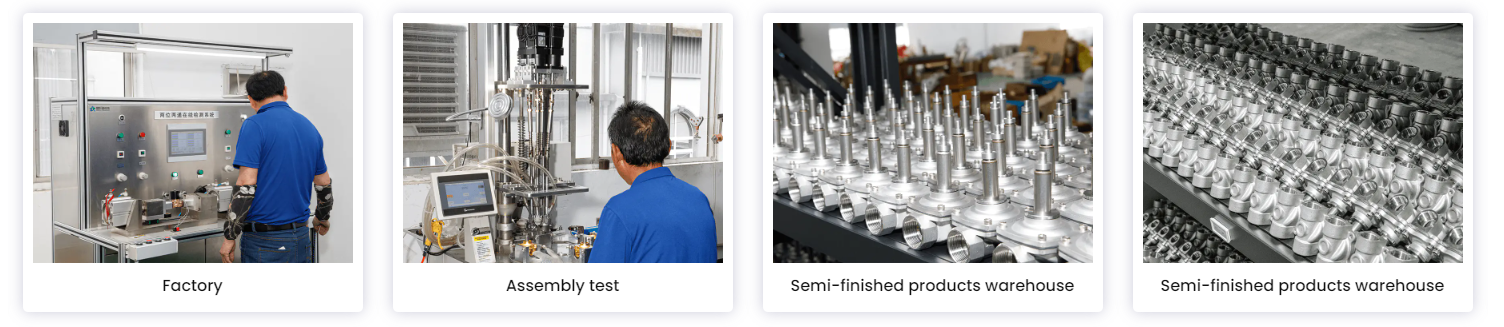

Ningbo SENYA Pneumatic Technology Co., Ltd har fokusert på å produsere magnetventiler, sylindre og relaterte pneumatiske komponenter siden 1994, og følge en kundeverdidrevet tilnærming til produktutvikling og produksjon. Selskapet driver en storskala prosesseringsbase for presisjonsmaskiner i Kina, og integrerer prosessering på høyt konsentrisitetsnivå med en automatisk digital testplattform for å støtte konsistent produktytelse på tvers av hver produksjonsserie.
SENYA produserer mer enn 2.000.000 sett med pneumatiske komponenter årlig , inkludert sylindere og ulike ventiltyper, med produkter eksportert til over 30 land, inkludert USA, Tyrkia, Spania, Italia, Storbritannia, Sør-Korea og Australia. Applikasjoner spenner over bilvask, medisinsk sterilisering, automatiserte produksjonslinjer, gruvedrift, støvfjerning, musikkfontener, landbruksvanning, solenergiprosjekter, landbruksmaskiner og matforedling, støttet av et teknisk utviklingsteam som er i stand til å produsere komponenter i henhold til kundenes tegninger eller prøver.
Ofte stilte spørsmål
-
Q1. Hvor blir produktene hovedsakelig eksportert
Produktene eksporteres hovedsakelig til USA, Tyskland, Japan, Spania, Italia, Storbritannia, Sør-Korea, Australia, Canada og dusinvis av andre land.
-
Q2. Hvordan blir varene levert til kundene
Forsendelser går vanligvis sjøveien, siden fabrikken ligger nær Ningbo havn, med luftfrakt tilgjengelig gjennom Ningbo og Shanghai flyplasser for hasteordrer.
-
Q3. Hva er betalingsbetingelsene
Transaksjonsvilkår som FOB, CIF eller CNF bekreftes sammen med kunden på tilbudstidspunktet.
-
Q4. Hvordan sikres produktkvaliteten
Inspeksjon følger hver produksjonsprosess, med full inspeksjon av ferdige produkter mot kundekrav og internasjonale standarder ved hjelp av en automatisert høypresisjonstestplattform.
-
Q5. Hva er produksjonskapasiteten
Anlegget kjører fem produksjonslinjer med en månedlig kapasitet på rundt 30 000 ventiler og ulike pneumatiske produkter, støttet av avanserte laboratorier og testsystemer.
-
Q6. Kan skreddersydde produkter lages
Ja, et komplett teknisk utviklingsteam utvikler og produserer komponenter basert på tegninger eller prøver levert av kunden.
-
Q7. Hvilke bruksområder dekker produktene
Applikasjoner omfatter energi, metallurgi, petrokjemi, romfart, farmasøytisk, mat, medisinsk, tekstil, elektronisk maskineri, miljøvern og vanning, blant andre industrifelt.
-
Q8. Hvilke produkter som tilbys
Hovedproduktutvalget inkluderer flere typer magnetventiler, koblinger, vendeventiler, sylindre, luftkildedeler og andre pneumatiske produkter.
-
Q9. Er dette en direkte produsent eller et handelsselskap
Selskapet driver egne fabrikker og produksjonsbaser sammen med en internasjonal handelsavdeling, som håndterer både produksjon og salg direkte.
-
Q10. Hvor raskt kan svar forventes etter en henvendelse
Svar sendes vanligvis innen 12 timer etter at en forespørsel er mottatt.
